UGOPEN的CAM相关模块说明

uf_setup：

该模块允许开发人员配置与part文件关联的UF_SETUP对象。它包括四个操纵组：UF_NCGEOM, UF_NCPROG, UF_NCMCT and UF_NCMTHD。在UF_SETUP对象中设置的任何参数都会被与该UF_SETUP对象关联的part文件中的所有组和操作继承。

uf_ncgroup：

该模块允许操作加工中的CAM UF_NCGROUPs，也就是加工相关对象的集合，即程序组（Program）、刀具（Tool）、几何体（Geometry）和工艺（Method）。每个对象都是UF_OPER对象或者UF_NCGROUP对象。完成的操作包括在UF_NCGROUP中对象查询、添加和是否已添加等操作。

UF_SETUP中包括的四个内建UF_NCGROUPs: UF_NCGEOM, UF_NCMCT, UF_NCPROG,

and UF_NCMTHD都可以由UF_NCGROUP相关函数操纵。

uf_oper：

该模块允许用户在加工操作作为UF_PARAM对象的时候，执行与在加工操作中执行的函数相比特别的函数。UF_OPER条目存在于模板，特别是在Setup的Groups中。他们一般都可以通过自己的模板，或成为某个组的成员。

uf_param：

该模块允许开发者使用绝大部分的CAM函数对象。通常被用来查询和设置大部分UF CAM 对象的参数和控制参数值的继承性。它还可以用来执行通用的功能，例如重命名和复制等。大部分UF CAM 对象，像UF_SETUP, UF_OPER, UF_NCGROUP等，都继承自UF_PARAM。由于模块函数的继承性，所有UF_PARAM的函数都可以应用到任何以UF_PARAM为基的对象和模块。

uf_cutter：

该模块允许开发者在CAM加工操作中操纵刀具，可以通过刀具库或者模板创建刀具。

此外，文档说明中的uf_cam也是讲与CAM相关的。网上都有介绍了，参见如下：

(1)uf_cam.h

主要定义系统加工的一些信息，如枚举、结构体和系统起动入口设置，对用户应用程序完成初始化设置加载应用程序，访问系统机床、刀具、加工对象等数据库的方法函数。

(2)uf_cam_planes.h

定义系统编程加工涉及的平面数据信息，如定义、编辑、访问平面的原点和法线，设置和访问平面的状态信息等内容的属性方法等。

(3)uf_cambnd.h

用于定义设置、获取边界信息。

(4)uf_camgeom.h

包含用于定义设置和获取nc加工的几何对象的属性和方法。

3 UGOPEN的关于CAM的若干函数。

3.1创建刀具。用户界面如下图所示。

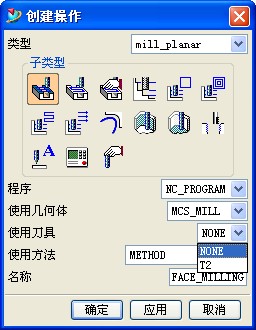

3.2创建操作。用户界面如下图所示。

UGOPEN的操作过程。

4.1 开始准备工作之创建刀具：

通过UF_SETUP设置。所有在SETUP中设置的参数会被后续操作继承。文档中说 any parameters set in the UF_SETUP object will be inherited by all the grpoups and operations in the part file associated with that UF_SETUP object.

1) 创建刀具，得到其tag号；
2) 通过UF_SETUP_ask_setup获得当前对象的SETUP的tag号；
3) 查询UF_SETUP_ask_mct_root()获得tool group的tag号（参考UF_SETUP的说明）；
4) 调用 UF_NCGROUP_accept_member()把刀具加进去（可以通过UF_NCGROUP_can_accept_member()判断一下）。注：配合UF_PARAM_set_tag_&#118alue()可以更改刀具。
