这里介绍两个和点相关的对话框，点构造器和点收集器。

点构造器
点构造器用于在工作部件中产生点，并返回点的标识以及在绝对坐标系下的坐标值。通常用于创建与部件关联的点，当然，这部分场合下，也能返回非关联的点，具体说明可一参考手册。

函数原型如下：
int UF_UI_point_construct
(
char * cue,
UF_UI_POINT_base_method_t * base_method,
tag_t * point_tag,
double base_pt[3] ,
int * response
);

1，第一个参数是在状态栏上的提示。
2，第二个参数base_method用于指定构造点的方法，例如我们只想选择圆心，或者交点等，可用成员有：
UF_UI_POINT_INFERRED = 0
UF_UI_POINT_CURSOR_POS
UF_UI_POINT_EXISTING_PT
UF_UI_POINT_END_PT
UF_UI_POINT_CONTROL_PT
UF_UI_POINT_INTERSECT_PT
UF_UI_POINT_CENTER_PT
UF_UI_POINT_ANGLE_PT
UF_UI_POINT_QUADRANT_PT
UF_UI_POINT_ON_CURVE_PT
UF_UI_POINT_ON_SURFACE_PT
UF_UI_POINT_OFFSET_CSYS_PT
UF_UI_POINT_DIALOG
UF_UI_POINT_NO_METHOD
UF_UI_POINT_APPLICATION_METHOD

3，第三个参数则是创建点的标识，如果点击对话框的取消按钮，则返回的是NULL_TAG。
4，第四个参数是创建点的坐标，本质上可以理解为在绝对坐标系下的一个向量
5，最后一个参数指示了消息框的返回值，是UF_UI_OK、UF_UI_BACK 、UF_UI_CANCEL三者中的一个。

示例代码如下：

void DlgTest()
{
UF_UI_POINT_base_method_t baseMethod=UF_UI_POINT_CENTER_PT;
tag_t thePoint;
double base_pt[3]={1,2,3};
int response;
UF_UI_point_construct("选择点",&baseMethod,&thePoint,base_pt,&response);
char str[100];
if(response==UF_UI_OK)
{
sprintf(str,"Point Tag: %d,At (%f,%f,%f)",thePoint,base_pt[0],base_pt[1],base_pt[2]);
uc1601(str,1);
}
}
//入口函数
extern DllExport void ufsta( char *param, int *returnCode, int rlen)
{
if(UF_initialize())
return;
//Add your code here
DlgTest();
UF_terminate();
}
//退出函数
extern int ufusr_ask_unload()
{
return UF_UNLOAD_IMMEDIATELY;
}

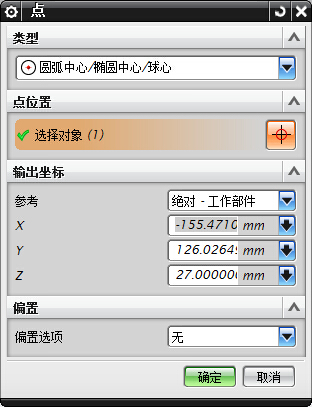

编译后执行如图所示：

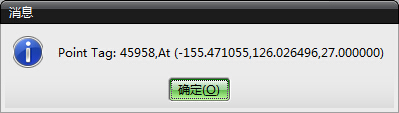

当我们选择一个实体的圆弧中心点之后会弹出对话框如下图：

另外，函数uc1616，也能实现类似的功能，具体使用方法可参考手册。

点收集器

前面介绍的点构造器用于创建点，这里谈到的点收集器用于创建一系列的点的集合。

该函数原型如下：
int UF_UI_select_point_collection
(
char * message,
logical coincident_points,
UF_UI_chained_points_p_t * points,
int * count,
int * response
);

第一个参数是提示信息，不超过32个字符，通常使用的是"Point Specification Method"。

第二个参数决定是否接收重合点，TRUE表示可返回重合点，而FALSE则不返回。

第三个参数是所选择的一系列点，注意使用完毕之后需要调用UF_free释放内存，count参数表示返回点的数目，而response和前面相同，是指示对话框所点击的按钮。

重点说明一下第三个参数，函数调用后，该参数是一个指向数组首地址的指针，数组成员是UF_UI_chained_points_s结构体，其定义如下：

struct UF_UI_chained_points_s
{
double pt[3];
tag_t object;
};

其中pt[3]就是点的坐标，而object则是所选择点对应的标识。

示例代码如下：

●●●请先 登陆 或 注册 后查看●●●

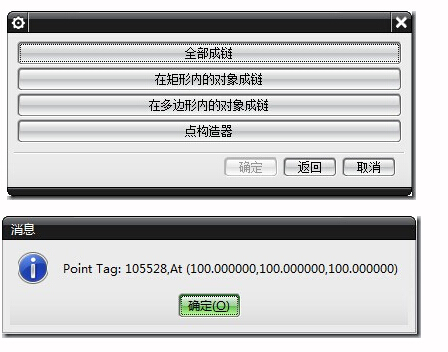

运行效果如下：
