学过GRIP的肯定知道，透明功能直接用GRIP是做不出来的，因为GRIP根本就没有支持透明的这个函数功能，而用AIP来写需要一大堆繁琐的代码才能实现，而到了现在的SNAP中，只需要简单的4行代码就可以做出来。

首先我们打开VS2012软件，新建项目，选择SNAP第一个模版“Snap Application”，下面自己设置一个保存目录，再点击右下角的确定。

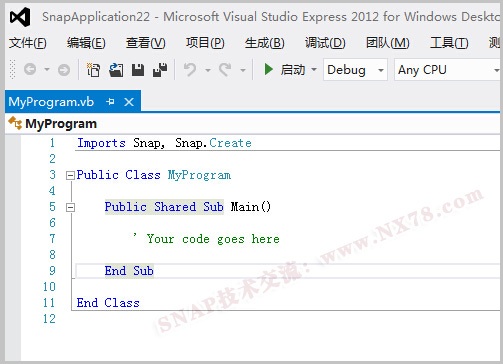

这时候在窗口左边我们应该会看到一个“MyProgram.vb”的代码窗口，如果你没有看到，可以在右边的解决方案资源管理器中双击“MyProgram.vb”就可以看到了，这时候在“MyProgram.vb”的代码窗口中我们看到已经有预输了几行代码（如下图所示），这是SNAP的模版自动为我们添加的，因为这几乎是我们开发必须要用到的。

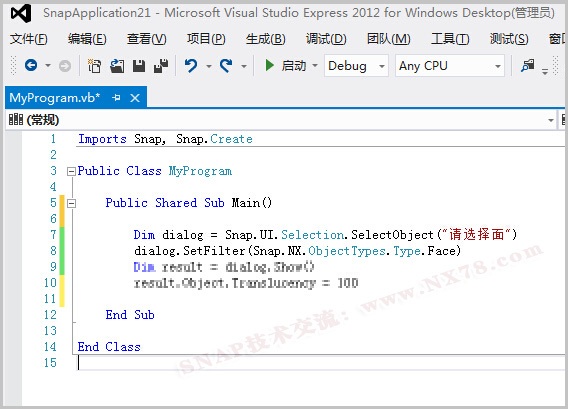

这些代码的意思这里先不做详细说明，后面会有专门的课程讲解，好了，我们看到代码中有行绿色的“Your code goes here”，前面还有个单引号，这句意思是“你的代码请写在这里”，现在我们直接删除这句，将以下透明面的四行代码直接复制粘贴到刚刚删除的位置。（粘贴好了之后如下图所示）

透明面的四行代码：

Dim dialog = Snap.UI.Selection.SelectObject("请选择面")
dialog.SetFilter(Snap.NX.ObjectTypes.Type.Face)
Dim result = dialog.Show()
result.Object.Translucency = 100

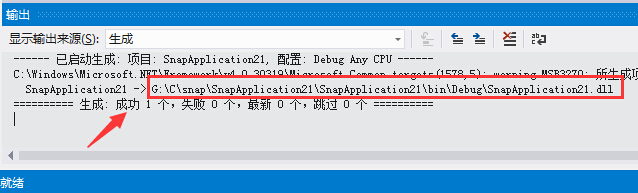

像上图粘贴之后，点击VS2012菜单“生成”-“生成解决方案”，也可以直接按键盘F7，正常情况下是生成成功的，在窗口底部的提示里面可以看到，如下图所示：

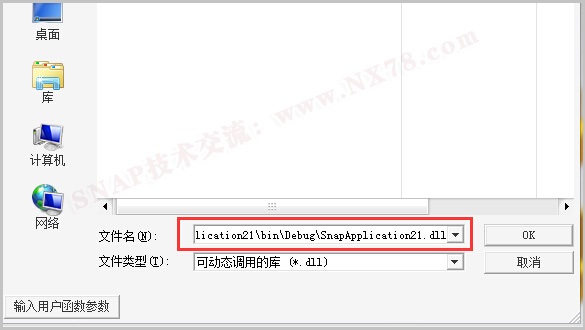

在上图提示里面，复制成功生成的DLL文件路径，然后打开NX9.0，打开一个部件，然后按键盘Ctrl+U，粘贴刚刚复制的路径到文件名处（如下图），然后点击OK，这时候会弹出对话框让我们选择面，选择后即可实现透明面的功能。

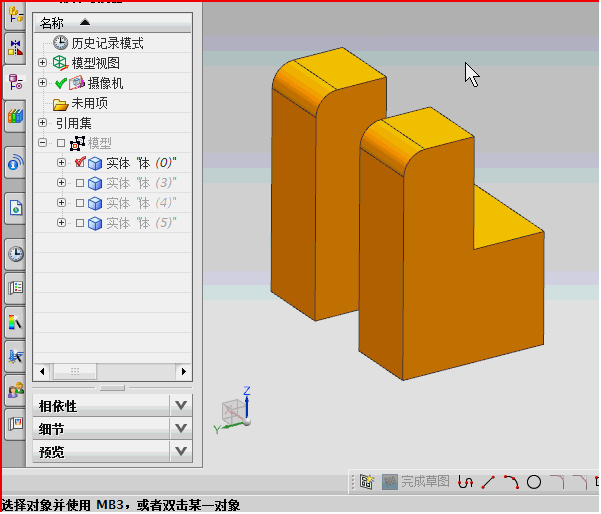

最后执行DLL文件的动态效果如下图所演示的：
