加工模块快速创建刀具功能——GRIP成品外挂功能源码示例

nxopen 7年前 6055 26

UG NX 二次开发 技术交流 qq群:641226372      UG二次开发(C、C#、WPF)


$$ GRIP加工模块快速创建刀具功能,快速创建平刀、球刀、牛逼刀
$$ 成品功能外挂源码,源码直接编译后即可用

$$ 源码开始
NUMBER/CPL,tdir,trad,tsg,tol,rsp
DATA/tdir,12,trad,3,tsg,0.2
STRING/TNAME(20),TT(20),TR(20)

tol=0.04
&MODULE=&MACH
CPL=&DECPL
&DECPL=2

LB10:
CHOOSE/'选择刀具类型!',$
'平铣刀',$
'球刀',$
'牛鼻刀',$
rsp
JUMP/HLT:,HLT:,,,$
EMS:,$
BNS:,$
EMR:,$
rsp

EMS:
PARAM/'输入刀具直径',$
'直径',tdir,$
'扣刀',tsg,$
rsp
JUMP/LB10:,HLT:,,,rsp

●●●请先 登陆注册 后查看●●●

MESSG/'创建刀具'+TNAME+'成功!'
JUMP/BNS:

CTERR:
MESSG/'创建刀具'+TNAME+'失败!'
HLT:
&DECPL=CPL
HALT

$$源码结束

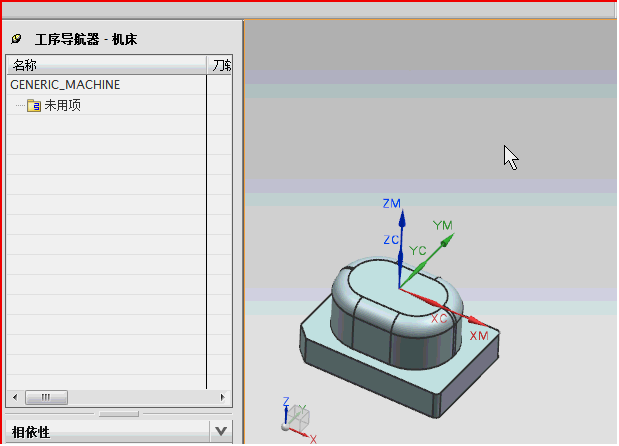

此外挂功能如以下图片演示:
