选择对象过滤设置问题

qiangli93 2月前 201 4

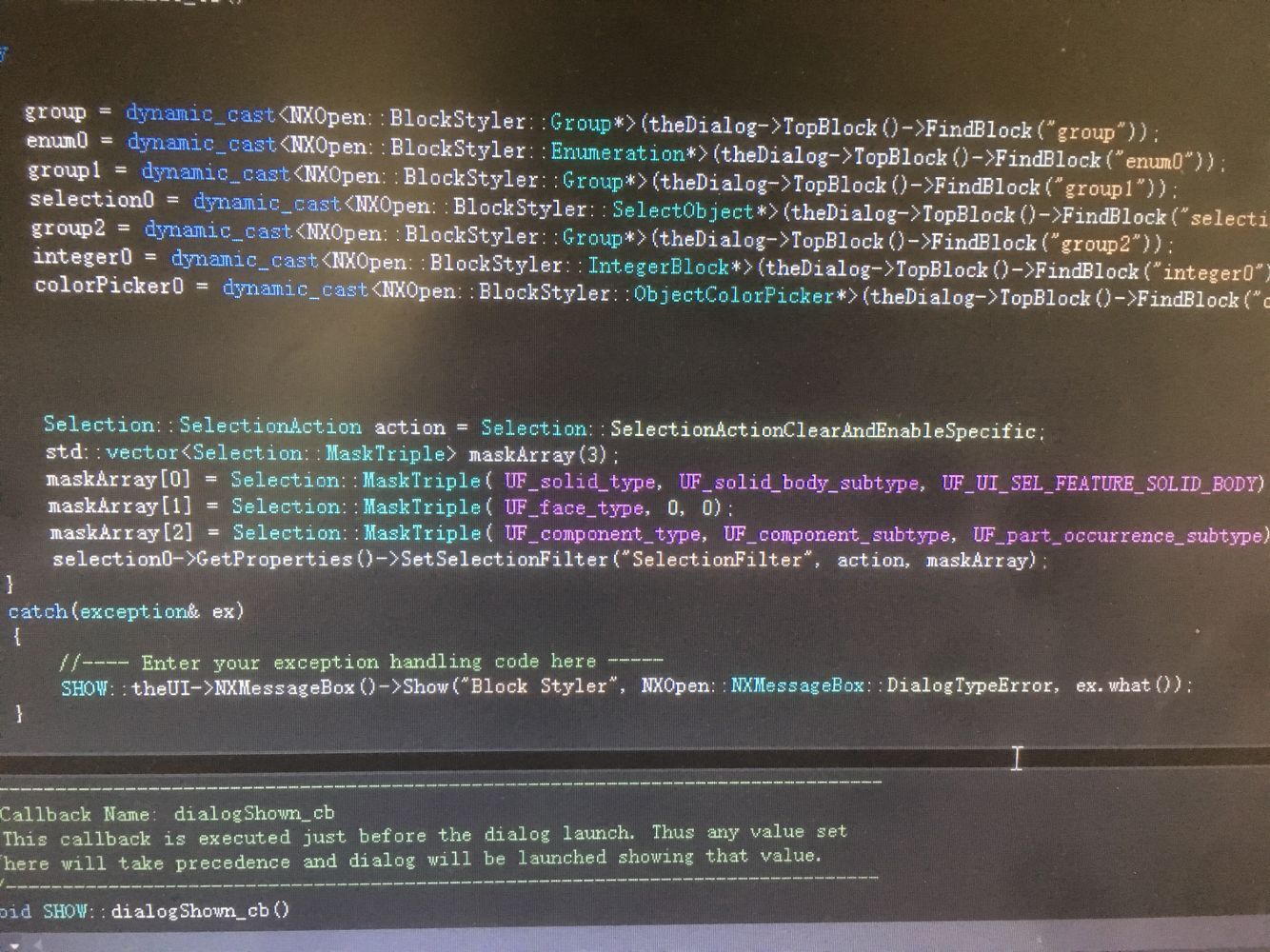

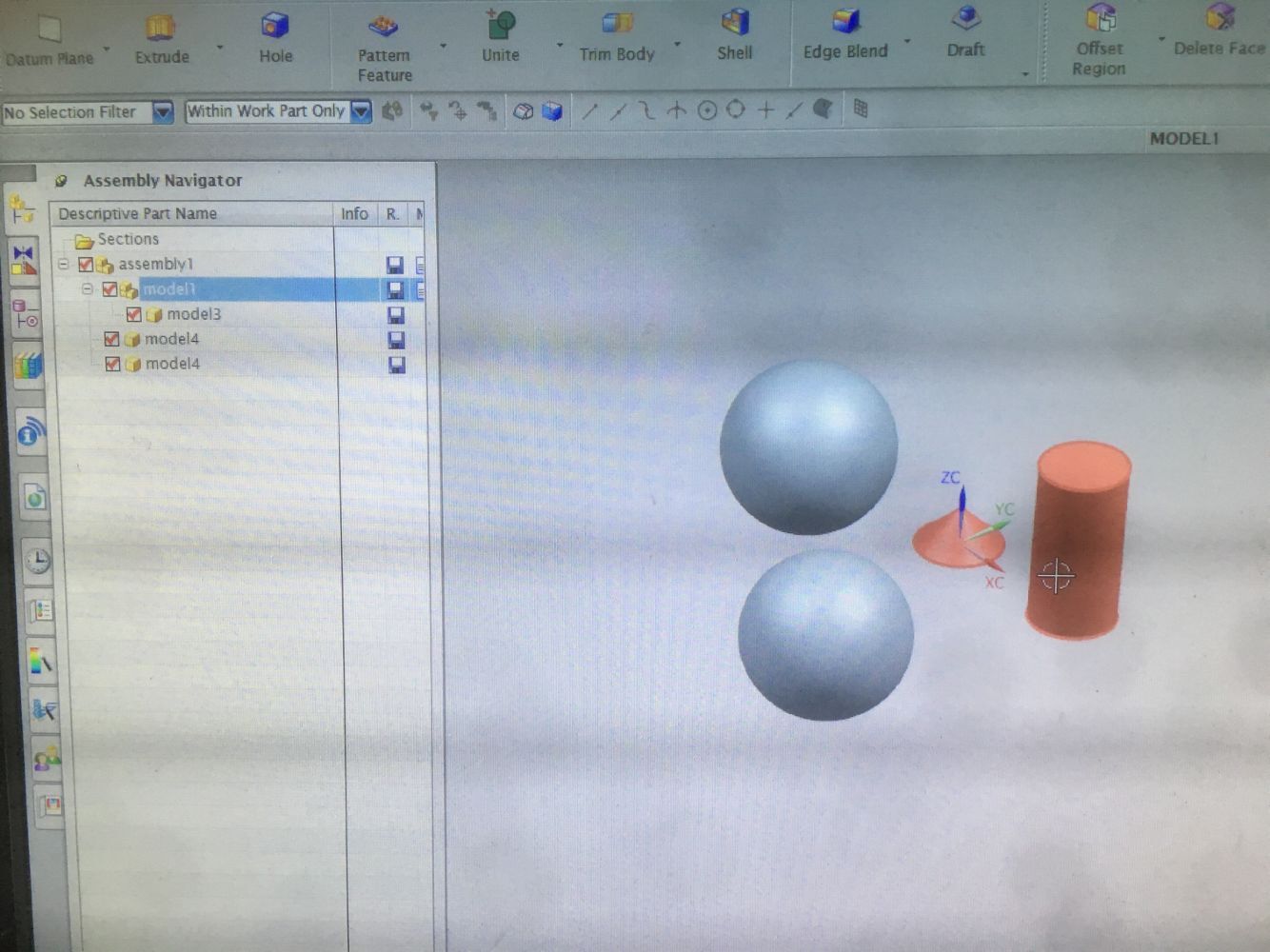

如图所示选择对象的过滤设置了组件,但是在选择过程中,当装配有多级装配的时候会一起选择,

我只想选择鼠标指定的那个组件,请问应该怎么做??还有就是怎样做才能选择组件上的面??现在只能选择实体上的面

0

承接UG NX二次开发、功能定制、毕业设计、疑难解决、远程培训,胡君QQ:85585969
最新回复 (4)
  • nxopen 2月前
    1

    如果你要选实体或面,过滤就不要设置选组件,你就设置选实体或面就行,选择范围设置为整个装配即可。

  • qiangli93 2月前
    2

    回复1楼(nxopen):我是想选择组件上的面和单个的组件请问这种有办法实现吗

  • nxopen 2月前
    3

    没太明白意思? 组件上的面是可以选啊,单个的组件这个不明白。

  • 不及无耐 1月前
    4

    方法一:在做UI界面的时候 MaximumScops 值设置为:Within Work Part and Components 方法二:在你初始化里 过滤的前面加一句代码:selection0->SetMaximumScopeAsString("Within Work Part and Components"); 下面的过滤代码你可以设置只选择面、体、线.......进行过滤
