Prism棱柱

语句格式

obj = SOLPRI/ORIGIN,xc,yc,zc,HEIGHT,h,DIAMTR,d,SIDE,s,[,AXIS,i,j,k][,IFERR,label:]

描述

允许您创建一个非参数化实体棱柱。

参数

参数

描述

ORIGIN

棱柱的起点位置。

xc,yc,zc

指定工作坐标值棱柱的起点（放置点）。放置点是所述端面中的一个的中心。

HEIGHT

棱柱高度

h

指定棱柱的高度。的高度的是两个端面之间的距离。一个正的高度值会导致系统在相同的方向上的棱柱轴矢量创建的棱柱。负高度值会导致系统中的轴矢量的相反方向创建的棱柱。

DIAMTR

棱柱的直径

d

指定内切直径值，表示一个圆筒，它是相切的棱柱的所有侧面。

SIDE

棱柱边的数目

s

指定棱柱的边的数目。必须是非负数。零，1或2的值会导致系统创建一个三面棱柱。

AXIS

指定棱柱的轴（可选）。

i,j,k

指定一个矢量，它定义棱柱的轴。系统定义平行于指定向量的棱柱轴。如果没有指定，系统定义平行WCS的ZC轴的轴。

IFERR,label:

指定如果发生错误而执行程序跳转的标签。可能出现的错误包括无效地指定轴或放置点，参数值不正确的范围之内，等等。

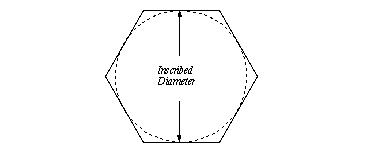

内切直径测量;六面体棱柱

参数	描述
ORIGIN	棱柱的起点位置。
xc,yc,zc	指定工作坐标值棱柱的起点（放置点）。放置点是所述端面中的一个的中心。
HEIGHT	棱柱高度
h	指定棱柱的高度。的高度的是两个端面之间的距离。一个正的高度值会导致系统在相同的方向上的棱柱轴矢量创建的棱柱。负高度值会导致系统中的轴矢量的相反方向创建的棱柱。
DIAMTR	棱柱的直径
d	指定内切直径值，表示一个圆筒，它是相切的棱柱的所有侧面。
SIDE	棱柱边的数目
s	指定棱柱的边的数目。必须是非负数。零，1或2的值会导致系统创建一个三面棱柱。
AXIS	指定棱柱的轴（可选）。
i,j,k	指定一个矢量，它定义棱柱的轴。系统定义平行于指定向量的棱柱轴。如果没有指定，系统定义平行WCS的ZC轴的轴。
IFERR,label:	指定如果发生错误而执行程序跳转的标签。可能出现的错误包括无效地指定轴或放置点，参数值不正确的范围之内，等等。
